Weighing & Dosing Systems by STAD srl

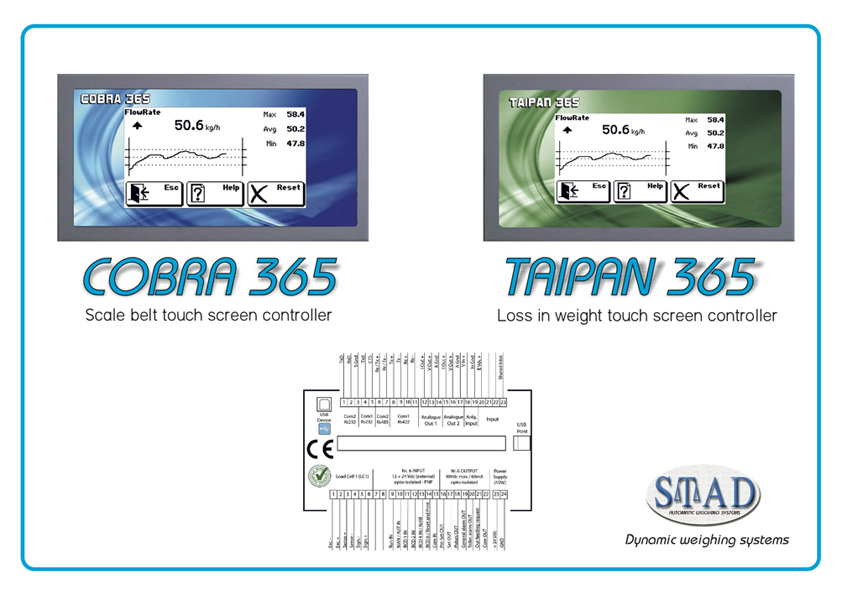

COBRA 365 / TAIPAN 365 Touch screen microcontrollers

These instruments combine powerful features with a user friendly touch screen graphic interface in a cost effective manner. Each instrument is specialized in a role: COBRA model is capable of controlling a weighing belt while TAIPAN is dedicated to the loss in weigh applications.

For each model, a variety of tasks is preprogrammed: for example, by setting the COBRA controller as a totalizer, menu functions change to reflect that role, displaying only the relevant information / settings to the user.

A number of expansion modules is available (analogue input, Ethernet, ModBus/Profibus DP converter, USB Host, 4IN+8OUT) to adapt the COBRA/TAIPAN instruments to your needs.

Main characteristics:

•Instrument box (196 x 105 x 70 mm, hole 187 x 97 mm) for front panel mounting, IP 65 protection rating.

•Display LCD 5.2” TOUCH SCREEN

•A/D Converter at 24 bit - 16.000.000 divisions ( 600.000 divisions displayed )

•Kbytes Flash memory (reprogrammable) + 1 MB extra memory

•Electrical feeding 24Vdc, 10W

•Junction terminals for load cells

•Junction terminals for encoder

•Junction terminals for inputs (nr. 6 optoisolated logic inputs 12/24Vcc PNP)

•Junction terminals for output (nr. 6 relay outputs NO max 30Vdc)

•Analog output at 16 bit, 4-20 mA (or 0-20 mA or 0-10 V)

•Serial port RS 232, dedicated to external printer or repeater;

•Serial port RS 422/485, dedicated for PLC connection (up to 32 units can be linked to the PLC through ASCII and ModBus-RTU protocols)

•Serial port RS 232 + RS422/485 + USB device, for I/O expansion modules or service PC

Main features of the COBRA 365 and TAIPAN 365 Microcontrollers

•Holds flow capacity set point through analog output PI adjustment with flow rate alarm output out of tolerance, settable either as a percentage or an absolute value (only for flow regulator settings)

•Continuous transmission of instantaneous capacity detected through analog output proportional to it (only for flow transmitter settings)

•Batch dispensing settings with preset, set and flight values can be set with impulsive outputs once values have been reached, while total values are recalculated every 100 ms.

•Master / Slave capability (with capability to transmit automatically through serial port a percentage set point from master controller to slave controller)

•Up to 15 different working set points can be programmed and set through BCD inputs (multisetpoint setting). Analog output value freezing from logic input in order to present it again at re-start and avoid initial system’s hunting ( it can be carried out for all 15 set points ).

•It is possible to set up the SET POINT through the analogue input, and to have an additional analogue output (besides the standard control output) which transfers the actual capacity.

•Saving by points of the batcher work curve when using it with NON-LINEAR machines (for ex. electromagnetic extractor). This capability is typical for loss in weigh applications.

•Connection to PC/PLC through ASCII, ModBus-RTU and ProfiBus (with optional module).

•Optional Ethernet port interface with TCP, UDP, ModBus-TCP communication protocols

•Optional USB Host port, useful to register production data to solid state memory portable devices (pendrive)

•Optional second analogue output port for flow data transmission.

•It is possible to calculate the total weight of the batched material by transferring it through the pulse output, it also possible to drive a 24 column printer SP-190 via RS232.

•I/O status, current weight, instantaneous speed, encoder pulses and set correction value can be displayed during operation.

•Zero-setting procedure with moving belt and calibration with material and following production of correction value.

COBRA 365 / TAIPAN 365 Microcontrollori touch screen

Questi strumenti combinano potenti caratteristiche di misura e controllo, un interfacia touch screen grafica ed un prezzo compettitivo. Ogni strumento specializzato in un ruolo: il modello COBRA per la pesatura su nastro mentre il modello TAIPAN dedicato alla pesatura in perdita di peso.

Per ogni modello, una serie di funzionalit stata preprogrammata per facilitare l'utente: per esempio, quando il modello COBRA utilizzato come totalizzatore, le funzioni del menu cambiano per riflettere questa funzione, visualizzando solo le informazioni / impostazioni utili all'utente.

Sono disponibili anche diversi moduli di espansione (ingresso analogico, ethernet, convertitore ModBus/Profibus DP, USB Host, 4IN+8OUT) per meglio rispondere alle Vostre esigenze.

Caratteristiche principali:

-Display LCD 5.2” TOUCH SCREEN

-Convertitore A/D a 24 bit - 16.000.000 di divisioni ( 600.000 visualizzate )

-Memoria da 256 Kbytes Flash riprogrammabile + 1 MB di memoria aggiuntiva

-Alimentazione centralina 24Vdc, 10W

-Morsettiera di connessione celle di carico a 6 fili

-Morsettiera di connessione encoder ( solo COBRA 365 )

-Morsettiera Inputs ( 6 Ingressi logici optisolati 12/24Vcc PNP )

-Morsettiera Outputs ( 6 Uscite a rel NA max 30Vdc )

-Uscita analogica a 16 bit – 65.000 punti, 4-20 mA ( oppure 0-20 mA / 0-10 V )

-Porta seriale RS 232 ( dedicata al collegamento di stampante e/o ripetitore )

-Porta seriale RS 422/485 ( dedicata al collegamento fino a 32 unit con PC/PLC con protocolli di comunicazione ASCII e ModBus-RTU )

-Porta seriale RS 232 + RS422/485 + USB device ( dedicata al collegamento di Moduli I/O di espansione o PC di servizio ).


-Mantenimento della portata di Set Point mediante regolazione PI dell’uscita analogica, con uscita di allarme portata fuori tolleranza, impostabile in percentuale o valore assoluto ( con centralina configurata come REGOLATORE di portata ).

-Trasmissione continua della portata istantanea mediante uscita analogica proporzionale alla stessa ( con centralina configurata come TRASMETTITORE di portata ).

-Impostazione per i dosaggi BATCH dei valori di preset, set e volo con uscite impulsive al raggiungimento dei relativi valori programmati, con aggiornamento dei totali ogni 100 mSec.

-Possibilit di impostazione di lavoro con logica MASTER / SLAVE ( con trasmissione automatica in seriale del set point percentuale dalla centralina Master alle centraline Slave ).

-Possibilit di utilizzo in MULTISETPOINT con programmazione fino a 15 diversi Set di lavoro settabili mediante ingressi BCD, con congelamento per ogni set dell’ultimo valore dell’uscita analogica, al fine di riproporlo alla ripartenza evitando il pendolamento iniziale tipico del sistema.

-Possibilit di settare i punti di lavoro quando vengono utilizzate macchine non lineari (per esempio canale vibranti)

-Possibilit di settaggio del Set Point mediante INGRESSO ANALOGICO 4-20mA o 0-10V ( opzionale ).

-Possibilit di avere una SECONDA USCITA ANALOGICA di trasmissione portata effettiva oltre a quella standard di regolazione ( opzionale ).

-Collegamento con PC / PLC mediante protocollo di comunicazione ASCII, ModBus-RTU, oppure PROFIBUS-DP ( con Modulo opzionale Mod. CONVERT. MOD-PROFIBUS ).

-Porta ETHERNET ( opzionale ) con possibilit di interfaccia tramite protocolli di comunicazione TCP, UDP, Modbus-TCP

-Porta USB Host ( opzionale ) per la registrazione dei report di produzione direttamente su memorie di massa portatili ( ad es. pendrive )

-Possibilit di pilotare una STAMPANTE a 24 colonne Mod. SP-190 o un RIPETITORE con altezza cifre 60 / 100 / 160 mm ( per visualizzazione portata istantanea o totalizzazione peso ).
