Aufgrund eines hohen Feinanteils im Aufgabegut wurde vor dem Brecher ein HAZEMAG-Rollenrost eingesetzt, der die feinen Anteile < 60 mm vor dem Brecher absiebt. Dadurch wird der Brecher entlastet und schleißende Feinanteile vom Brecher ferngehalten. Beim Rollenrost besteht die Siebfläche aus mehreren rotierenden Wellen, zwischen deren definierten Freiräumen das Feingut hindurchfallen kann. Auf den Wellen sind entsprechend der Trennkorngröße Scheiben aufgebracht. Die Form der Scheiben in 3-Bogenform unterstützt den Fördervorgang und vermeidet Verklemmungen. Für diesen Einsatzfall wurde eine zweiteilige Ausführung mit einer höhenversetzten Stufe in Förderrichtung gewählt (s. Bild). Dadurch wird ein Umwälzen und Auflockern des Materials erreicht, was die Siebwirkung der Maschine zusätzlich verbessert. Der Antrieb erfolgt über eine Zentralwelle, von der aus die Leistung zu den einzelnen Wellen verteilt wird. Jede Welle ist über Rollenketten mit seinen Nachbarn verbunden. Hierdurch wird ein synchroner Lauf der Wellen erreicht. Der Antrieb ist reversierbar ausgeführt, so dass bei möglichen Verklemmern diese durch Drehrichtungsumkehr gelöst werden können. Zur Abreinigung möglicher Anbackungen sind unterhalb der Wellen stabile Abstreifer eingesetzt. Die Seitenwände sind mit austauschbaren Schleißplatten versehen.

Die Zerkleinerung erfolgt in einem der bewährten HAZEMAG-Prallbrecher AP-PMH 1615. Neben dem robusten GSK-Rotor zeichnet sich der Brecher besonders durch das Hydrauliksystem zur Abstützung der Prallwerke aus. Hierdurch werden diese während des Betriebes in Position gehalten. Bei Überlast oder Eindringen von unbrechbaren Fremdkörpern weichen die Prallwerke kontrolliert aus und nehmen anschließend wieder ihre eingestellte Position ein. Durch dieses Hydrauliksystem wird eine extrem hohe Betriebssicherheit und eine konstante Produktqualität erreicht. Als weitere Besonderheit ist ein hydraulisch bewegliches Einlaufblech hervorzuheben. Hiermit können zu große Aufgabestücke, die versehentlich aufgegeben wurden und den Brechereinlauf verstopfen, auf Knopfdruck bewegt und bei gleichzeitiger Öffnung der Prallwerke durch den Brecher geschleust werden. Diese Einrichtung wird von den Anlagenbetreibern wegen der einfachen Bedienung und schnellen Lösung des Problems besonders geschätzt.

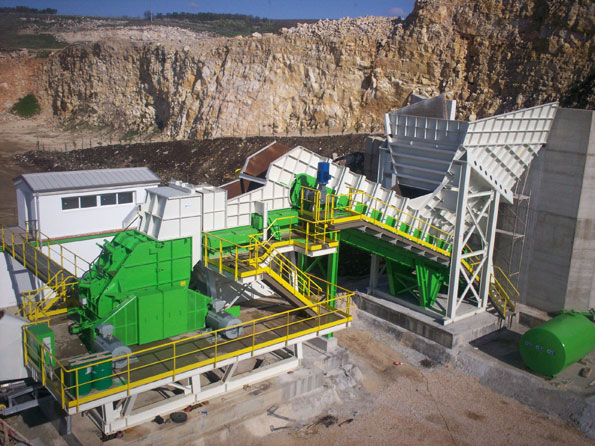

Die Leistung der Anlage beträgt 420 t/h, wobei ca. 100 t/h über die Vorabsiebung ausgeschleust und am Brecher vorbei gefahren werden. Das komplette Anlagenkonzept wurde von HAZEMAG & EPR GmbH geplant. Die beschriebenen Maschinen wurden vom selben Unternehmen geliefert, während der komplette Stahl- und Blechbau von der Firma Metalmecc Sud aus Barletta erstellt wurde. Die Anlage wurde kürzlich in Betrieb genommen. Sie stellt nicht nur ein modernes Konzept mit anspruchvoller Technologie dar, sondern zeichnet sich auch durch ein ansprechendes Design aus.

Weitere Informationen finden Sie auf:

href="https://edir.bulk-online.com/profile/8845-hazemag-group.htm" target="blank">https://edir.bulk-online.com/profile...emag-group.htm

href="http://www.google.com/search?client=safari&rls=de-de&q=HAZEMAG+site:bulk-online.com&ie=UTF-8&oe=UTF-8" target="blank">http://www.google.com/search?client=...UTF-8&oe=UTF-8

Bild 2:

Rollenrost
