altmayerBTD Sicherheitseinrichtungen für explosive Schüttgüter
altmayerBTD-Silos sind überall dort zu einem festen Begriff geworden, wo Schüttgüter gelagert, aufbereitet und transportiert werden. Sie werden in Größen von 50 bis 5.000 m Inhalt und 2.500 bis 15.000 mm Durchmesser, in unterschiedlichen Ausführungen und Werkstoffen hergestellt und den Anforderungen des zu lagernden Schüttgutes angepasst.
Für explosive Schüttgüter sind druckstoßfeste oder druckfeste Silos geeignet. Sie verfügen über einen sehr hohen Sicherheitsstandard und erfüllen die einschlägigen europäischen Normen. Ob werksgefertigt oder vor Ort geschweißt, altmayerBTD-Silos bieten ein Höchstmaß an Technologie, Wirtschaftlichkeit und Langlebigkeit. Spezielle Sicherheitseinrichtungen für den Explosionsschutz sind Explosionsklappen und Über-/Unterdruckventile.

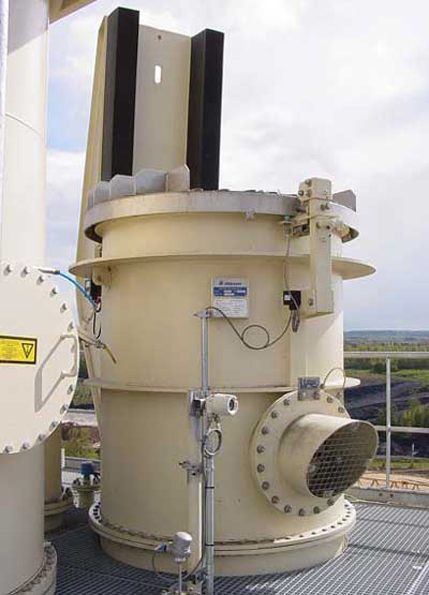

Die Explosionsklappen sind nach ATEX 94/9 EG Schutzsysteme zur Reduzierung der Explosionsdruck-stoßfestigkeit auf 2 bar(ü) ausgelegt. Die Ex-Klappen bestehen aus einem zylindrischen Gehäuse mit Flansch, dessen obere Öffnung mit einem Deckel verschlossen ist. Der Deckel wird mit einem federbelasteten Verschluss verriegelt. Beim Ansprechen (Explosion) der Explosionsklappe wird der Deckel an einem Anschlag elastisch abgebremst und schließt wieder selbständig. Durch die robuste Bauweise ist die Explosionsklappe nach dem Ansprechen wieder verwendbar. Die Ex-Klappen werden horizontal für eine vertikale Druckentlastung angebaut.
Die Über-/Unterdruckventile dienen als Gewichtsbelastete Drucksicherung für alle Schüttgutsilos. Der Ansprechdruck wird über das Klappengewicht festgelegt und ist somit nicht manipulierbar. Die Über- / Unterdruckklappe wird in den Nennweiten DN 200, DN 300 und DN 800 geliefert. Für Sonderanwendungen steht eine Ausführung mit ATEX - Zertifikat zur Auswahl.
Sicherheitseinrichtungen für explosive Schüttgüter
altmayerBTD Sicherheitseinrichtungen für explosive Schüttgüter
altmayerBTD-Silos sind überall dort zu einem festen Begriff geworden, wo Schüttgüter gelagert, aufbereitet und transportiert werden. Sie werden in Größen von 50 bis 5.000 m Inhalt und 2.500 bis 15.000 mm Durchmesser, in unterschiedlichen Ausführungen und Werkstoffen hergestellt und den Anforderungen des zu lagernden Schüttgutes angepasst.
Für explosive Schüttgüter sind druckstoßfeste oder druckfeste Silos geeignet. Sie verfügen über einen sehr hohen Sicherheitsstandard und erfüllen die einschlägigen europäischen Normen. Ob werksgefertigt oder vor Ort geschweißt, altmayerBTD-Silos bieten ein Höchstmaß an Technologie, Wirtschaftlichkeit und Langlebigkeit. Spezielle Sicherheitseinrichtungen für den Explosionsschutz sind Explosionsklappen und Über-/Unterdruckventile.
Die Explosionsklappen sind nach ATEX 94/9 EG Schutzsysteme zur Reduzierung der Explosionsdruck-stoßfestigkeit auf 2 bar(ü) ausgelegt. Die Ex-Klappen bestehen aus einem zylindrischen Gehäuse mit Flansch, dessen obere Öffnung mit einem Deckel verschlossen ist. Der Deckel wird mit einem federbelasteten Verschluss verriegelt. Beim Ansprechen (Explosion) der Explosionsklappe wird der Deckel an einem Anschlag elastisch abgebremst und schließt wieder selbständig. Durch die robuste Bauweise ist die Explosionsklappe nach dem Ansprechen wieder verwendbar. Die Ex-Klappen werden horizontal für eine vertikale Druckentlastung angebaut.
Die Über-/Unterdruckventile dienen als Gewichtsbelastete Drucksicherung für alle Schüttgutsilos. Der Ansprechdruck wird über das Klappengewicht festgelegt und ist somit nicht manipulierbar. Die Über- / Unterdruckklappe wird in den Nennweiten DN 200, DN 300 und DN 800 geliefert. Für Sonderanwendungen steht eine Ausführung mit ATEX - Zertifikat zur Auswahl.
