Der Cera System Keramikschlauch
Keramikarmaturen • Keramikrohrleitungen
Keramikschlauch
Autor: Heinz Albert
CERA SYSTEM Verschleißschutz GmbH
Die Cera System Verschleißschutz GmbH entwickelt, produziert und vertreibt seit vielen Jahren erfolgreich keramische Armaturen und keramische Rohrleitungen in vielfältigen Ausführungen für den Transport extrem schleißender Medien. Bei vielen Kunden ist man dabei auf Probleme gestoßen, die mit starren Systemkomponenten nicht zu lösen sind. Die Entwicklung von Keramikschläuchen kann man deshalb als logische Konsequenz sehen.
An vielen Stellen, wo man flexible und schnell koppelbare Verbindungen braucht, werden bis heute in der Regel einfache Förderschläuche eingesetzt. Man hat sich oft damit abgefunden, dass diese Schläuche in regelmäßigen Abständen verschleißen und gewechselt werden müssen.

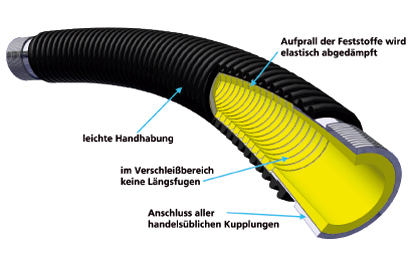

Die keramischen Förderschläuche von Cera System bestehen aus Keramikringen, die mit speziellen Gummimaterialien zusammenvulkanisiert werden. Die Keramikringe haben eine leicht konische Form, damit die Gummifuge im Strömungsschatten geschützt bleibt. Die Gummifuge selbst ist dabei sehr gering gehalten und misst weniger als 1 mm.
Zur Erreichung der entsprechenden Druckfestigkeit werden in die Gummischichten bis zu 3 Lagen Bewehrungsgewebe eingebracht. Der Schlauch kann so in drei Druckstufen, für Vakuum (auch bis 1barü), für Drücke bis 6barü und für Drücke bis 10barü angeboten werden.
Zur Vermeidung elektrostatischer Aufladung im Medium werden antistatische Gummisorten und für stark zur Ladungstrennung neigende Medien auch elektrisch leitfähige Keramikringe eingesetzt.
In dieser Bauart lassen sich vor allem Schläuche mit kleineren Durchmessern sehr günstig herstellen. Im Moment werden die Schläuche in Nennweiten von DN 25 bis DN 80 angeboten.
Das Gewicht der Schläuche ist erstaunlich gering und die Flexibilität nicht schlechter als bei einfachen Gummiförderschläuchen. Der mögliche Biegeradius liegt unter dem Zehnfachen des Durchmessers.
Die Standzeiten sind in Abhängigkeit von den Belastungen bis zu 30-mal größer als bei herkömmlichen Förderschläuchen. Die hohe Standzeit wird vor allem dadurch erreicht, dass die Keramikauskleidung keine Fugen längs der Förderrichtung hat.
Der Keramikschlauch ist zum Patent angemeldet.
