In vielen Prozessen ist ein pneumatisch gesteuerter Materialtransport von verschiedenen Ausgangsstationen in ebenso verschiedene Lieferstationen erforderlich. Die Mehrwege-Rohrweiche MDV wurde für die pneumatische Beförderung von staub- oder körnerförmigem Material von oder zu unterschiedlichen Zielstationen (auseinander oder zueinander laufend) entwickelt. Die Rohrweiche kann sowohl in dichter Phase (max. 3 bar) als auch in verdünnter Phase (unter Druck oder im Unterdruck) arbeiten.
Dieser Rohrweichentyp ermöglicht den vollkommenen Durchfluss des Materials ohne Abzweigungen oder Abstufungen, die zu einem Lastverlust oder Materialansammlungen führen könnten.
Die Rohrweiche MDV zeichnet sich durch seine hoch präzise Positionsausrichtung aus, die dank der linearen Führungen, des Encoders und des Brushless-Antriebs realisiert werden konnte.
Die aufblasbare Dichtung befindet sich außerhalb des Produktflusses. Sie bläst sich bei bestätigter Positionseinnahme auf und lässt die Luft für die Umlenkung automatisch wieder ab. Der bewegliche Schlitten verfügt über eine Drehplatte, die sich um die Achse des Schlauchs drehen kann, um so die Verwindungsspannungen auszugleichen.
Verfügbar für Leitungen von DN 40 bis DN 100 (1 " bis 4"), bis für 13 Wege für den kleinsten Durchmesser, unterschiedliches, mit dem Produkt in Kontakt kommendes Material. Mit Bedieneroberfläche sowie SPS ausgestattet, die sowohl lokal, als auch über Binärsignale (BCD) externe Steuereinheiten gesteuert werden kann.

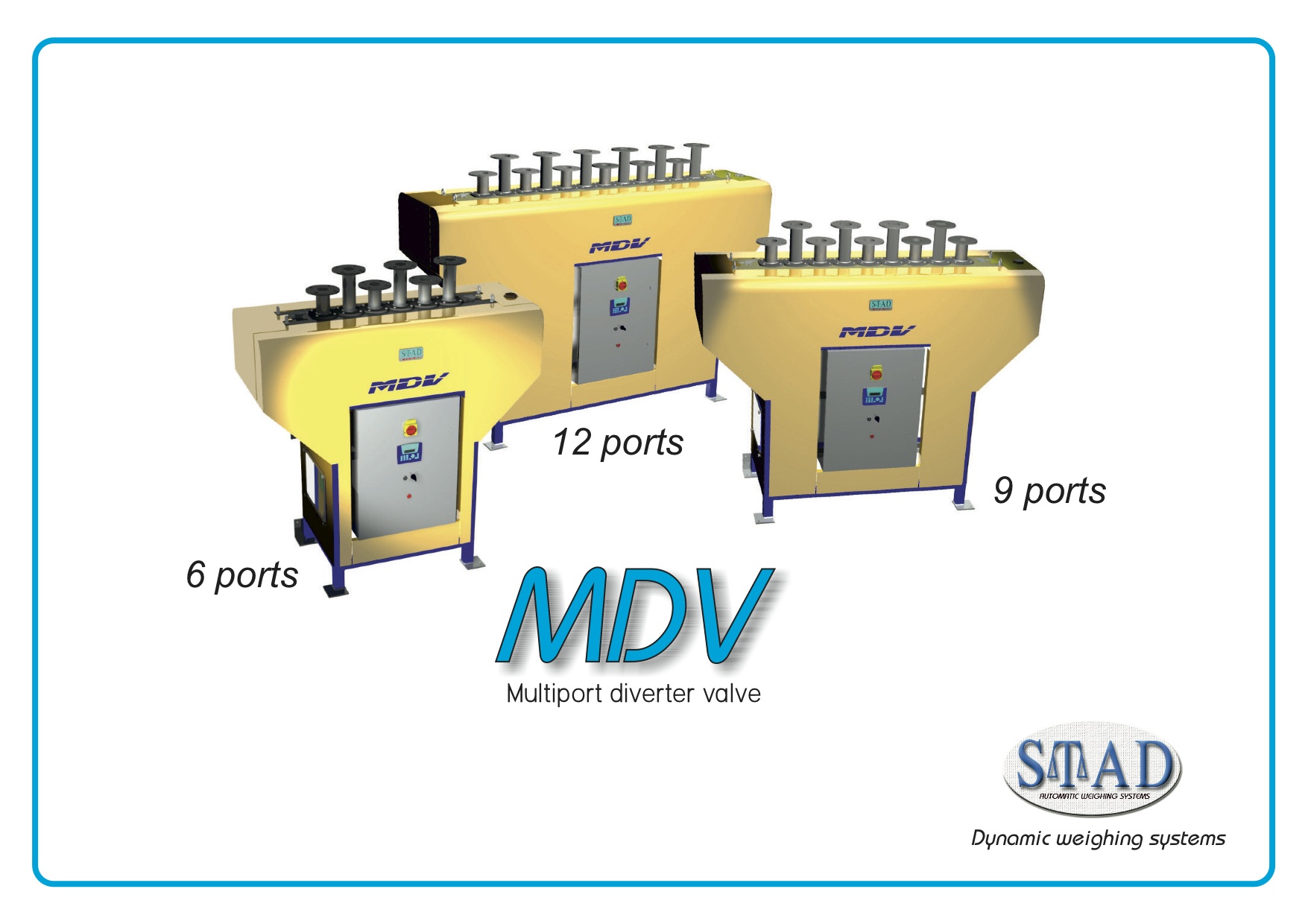

Mehrwege-Rohrweiche MDV von STAD
Mehrwege-Rohrweiche MDV von STAD srl
In vielen Prozessen ist ein pneumatisch gesteuerter Materialtransport von verschiedenen Ausgangsstationen in ebenso verschiedene Lieferstationen erforderlich. Die Mehrwege-Rohrweiche MDV wurde für die pneumatische Beförderung von staub- oder körnerförmigem Material von oder zu unterschiedlichen Zielstationen (auseinander oder zueinander laufend) entwickelt. Die Rohrweiche kann sowohl in dichter Phase (max. 3 bar) als auch in verdünnter Phase (unter Druck oder im Unterdruck) arbeiten.
Dieser Rohrweichentyp ermöglicht den vollkommenen Durchfluss des Materials ohne Abzweigungen oder Abstufungen, die zu einem Lastverlust oder Materialansammlungen führen könnten.
Die Rohrweiche MDV zeichnet sich durch seine hoch präzise Positionsausrichtung aus, die dank der linearen Führungen, des Encoders und des Brushless-Antriebs realisiert werden konnte.
Die aufblasbare Dichtung befindet sich außerhalb des Produktflusses. Sie bläst sich bei bestätigter Positionseinnahme auf und lässt die Luft für die Umlenkung automatisch wieder ab. Der bewegliche Schlitten verfügt über eine Drehplatte, die sich um die Achse des Schlauchs drehen kann, um so die Verwindungsspannungen auszugleichen.
Verfügbar für Leitungen von DN 40 bis DN 100 (1 " bis 4"), bis für 13 Wege für den kleinsten Durchmesser, unterschiedliches, mit dem Produkt in Kontakt kommendes Material. Mit Bedieneroberfläche sowie SPS ausgestattet, die sowohl lokal, als auch über Binärsignale (BCD) externe Steuereinheiten gesteuert werden kann.
