NORRES präsentiert zwei patentierte Kupplungssysteme für außengewellte Spiralschläuche
Schaleneinbandsystem und Presseinbandsystem für außen gewellte Spiralschläuche
An Schlaucheinbindesysteme in der Industrie werden viele Ansprüche gestellt: Die Systeme müssen widerstandsfähig gegenüber mechanischer Beanspruchung sein, hohem Druck standhalten können und einfach zu handhaben sein. Der Gelsenkirchener Schlauchhersteller NORRES präsentiert gleich zwei patentierte Produkte, die diese Eigenschaften besitzen: NORCONNECT 231 und NORCONNECT 232.
Die Einbindesysteme wurden für schwere bis superschwere außen gewellte Spiralschläuche entwickelt. NORCONNECT 231 eignet sich besonders für den Einsatz in der Kunststoffindustrie, NORCONNECT 232 kommt in der Lebensmittel-, Pharma- und Chemieindustrie zum Einsatz.
Für außen gewellte Spiralschläuche wurden bisher Schlauchschellen zur Verbindung mit Schlauchstutzen verwendet. Bei hohem Druck besteht jedoch immer die Gefahr, dass der Stutzen herausrutscht oder das System zunehmend undicht wird. Dieser Gefahr wirkt NORRES mit seinen patentierten Kupplungssystemen endgültig entgegen.
Die Forschungs- und Entwicklungsabteilung der NORRES Schlauchtechnik hat einen speziellen gewindeförmigen Dichteinsatz entwickelt. Dieser Dichteinsatz ist an die äußere Schlauchkontur angepasst und zwischen Schlauch und der Klemm- bzw. der Presshülse montiert. Beim Spannvorgang der Schale bzw. beim Verpressen der Hülsen entstehen äußerst dichte Verbindungen. Im Fall des Presseinbandsystems NORCONNECT 232 profitiert der Anwender sogar von einer totraumfreien Verbindung. Die beiden innovativen und patentierten Systeme sind mit einer Formschlussnut und einem Formschlusssteg ausgestattet, so können hohe Zugfestigkeiten erzielt werden. Der Schlauchstutzen wird selbst bei hohem Druck sicher im Spiralschlauch gehalten.
Zudem wird bei der Montage der Systeme die metallische Einlage des Schlauches freigelegt und mit dem Schlauchstutzen kontaktiert. Durch das Spannen der Schalen bzw. Verpressen der Hülsen entsteht eine sichere und ableitfähige Verbindung.
Das patentierte NORRES-Einbindesystem NORCONNECT 231 hat einen speziellen gewindeförmigen Dichteinsatz, der an die äußere Schlauchkontur angepasst wurde. Das System ist dadurch druckstoßfest und die Schalen sind wiederverwendbar. Die Klemmschalen sind aus Aluminium gefertigt und dadurch sehr leicht. So wird eine schnelle und einfache Montage gewährleistet. Das System ist vibrationsfest, geruchs- und geschmacksfrei, mikroben- und hydrolysefest. NORCONNECT 231 besitzt zudem eine gute Chemikalienbeständigkeit.
Zum Einsatz kommt das System in Verbindung mit den AIRDUC® Profilschläuchen 355 und 356. In dieser Kombination ist das NORCONNECT 231 besonders zur Absaugung und Förderung von Granulaten für Granulatfördergeräte in der Kunststoffindustrie, zur Silo Befüllung und Entnahme sowie bei anderen Anwendungen mit einem hohen Durchsatz an Medien wie Pulver und Granulate geeignet. Das für den Dichteinsatz eingesetzte Polyurethan ist zudem sowohl lebensmittelecht nach der amerikanischen Food und Drug Administration (FDA 21 CFR 177.2600 und 178.2010) als auch entsprechenden Europäischen Richtlinien (2002/72 EG und 2007/19/EG einschließlich der Änderungsrichtlinie 2008/39/EG und 975/2009).
Speziell für den Einsatz in der Lebensmittel-, Pharma- und Chemieindustrie hat NORRES das Einbindesystem NORCONNECT 232 entwickelt. Das patentierte NORCONNECT 232, bestehend aus einer Presshülse aus Edelstahl und einem Dichteinsatz aus speziellem Premium-Polyurethan. Es ist dicht, totraumfrei und leicht zu reinigen. Die kompatiblen Schlauchtypen AIRDUC® PUR 355 MHF und 356 MHF mit und ohne Edelstahlwendel sind durch ein unabhängiges Prüfinstitut geprüft und erfüllen die Anforderungen für den Food- und Pharmabereich nach EG Richtlinie 2002/72/ EG einschließlich der jüngsten Änderungsrichtlinie 2008/39/EG und 975/2009 für den gesamten Schlauch.
In zwei unterschiedlichen Edelstahlqualitäten (1.4301 und 1.4404) können die verpressten Armaturen für die Lebensmittel- und Pharmaindustrie gewählt werden. Der Aufdruck der Chargen-Nummer, der Artikelnummer und des Herstellernamens vereinfachen dem Anwender Wartungsintervalle einfach einzuhalten und Ersatzteile verwechslungssicher und schnell nachzubestellen.
Die kompatiblen NORRES-Polyurethanschläuche AIRDUC® PUR 355 MHF und 356 MHF mit und ohne Edelstahlwendel verfügen über eine 5-fach bessere Abriebfestigkeit als Gummi, sind transparent, sehr flexibel und chemikalienbeständig.
Die Einbindesysteme sind in den Nennweiten von 25 bis 100 mm erhältlich. Systemkompatibel sind die Anschlüsse zu den Profilschläuchen AIRDUC® 355 und 356.
Darüber hinaus können die gängigsten Kupplungs- und Verbindungssysteme wie Milchrohr, Aseptik, Tri-Clamp, Kamlok-, Storz-, oder Tankwagen-Kupplungen, Los- und Festflansch schnell, einfach und sicher verbunden werden.
Kupplungssysteme für außengewellte Spiralschläuche
NORRES präsentiert zwei patentierte Kupplungssysteme für außengewellte Spiralschläuche
Schaleneinbandsystem und Presseinbandsystem für außen gewellte Spiralschläuche
An Schlaucheinbindesysteme in der Industrie werden viele Ansprüche gestellt: Die Systeme müssen widerstandsfähig gegenüber mechanischer Beanspruchung sein, hohem Druck standhalten können und einfach zu handhaben sein. Der Gelsenkirchener Schlauchhersteller NORRES präsentiert gleich zwei patentierte Produkte, die diese Eigenschaften besitzen: NORCONNECT 231 und NORCONNECT 232.
Die Einbindesysteme wurden für schwere bis superschwere außen gewellte Spiralschläuche entwickelt. NORCONNECT 231 eignet sich besonders für den Einsatz in der Kunststoffindustrie, NORCONNECT 232 kommt in der Lebensmittel-, Pharma- und Chemieindustrie zum Einsatz.
Für außen gewellte Spiralschläuche wurden bisher Schlauchschellen zur Verbindung mit Schlauchstutzen verwendet. Bei hohem Druck besteht jedoch immer die Gefahr, dass der Stutzen herausrutscht oder das System zunehmend undicht wird. Dieser Gefahr wirkt NORRES mit seinen patentierten Kupplungssystemen endgültig entgegen.
Die Forschungs- und Entwicklungsabteilung der NORRES Schlauchtechnik hat einen speziellen gewindeförmigen Dichteinsatz entwickelt. Dieser Dichteinsatz ist an die äußere Schlauchkontur angepasst und zwischen Schlauch und der Klemm- bzw. der Presshülse montiert. Beim Spannvorgang der Schale bzw. beim Verpressen der Hülsen entstehen äußerst dichte Verbindungen. Im Fall des Presseinbandsystems NORCONNECT 232 profitiert der Anwender sogar von einer totraumfreien Verbindung. Die beiden innovativen und patentierten Systeme sind mit einer Formschlussnut und einem Formschlusssteg ausgestattet, so können hohe Zugfestigkeiten erzielt werden. Der Schlauchstutzen wird selbst bei hohem Druck sicher im Spiralschlauch gehalten.
Zudem wird bei der Montage der Systeme die metallische Einlage des Schlauches freigelegt und mit dem Schlauchstutzen kontaktiert. Durch das Spannen der Schalen bzw. Verpressen der Hülsen entsteht eine sichere und ableitfähige Verbindung.
Das patentierte NORRES-Einbindesystem NORCONNECT 231 hat einen speziellen gewindeförmigen Dichteinsatz, der an die äußere Schlauchkontur angepasst wurde. Das System ist dadurch druckstoßfest und die Schalen sind wiederverwendbar. Die Klemmschalen sind aus Aluminium gefertigt und dadurch sehr leicht. So wird eine schnelle und einfache Montage gewährleistet. Das System ist vibrationsfest, geruchs- und geschmacksfrei, mikroben- und hydrolysefest. NORCONNECT 231 besitzt zudem eine gute Chemikalienbeständigkeit.
Zum Einsatz kommt das System in Verbindung mit den AIRDUC® Profilschläuchen 355 und 356. In dieser Kombination ist das NORCONNECT 231 besonders zur Absaugung und Förderung von Granulaten für Granulatfördergeräte in der Kunststoffindustrie, zur Silo Befüllung und Entnahme sowie bei anderen Anwendungen mit einem hohen Durchsatz an Medien wie Pulver und Granulate geeignet. Das für den Dichteinsatz eingesetzte Polyurethan ist zudem sowohl lebensmittelecht nach der amerikanischen Food und Drug Administration (FDA 21 CFR 177.2600 und 178.2010) als auch entsprechenden Europäischen Richtlinien (2002/72 EG und 2007/19/EG einschließlich der Änderungsrichtlinie 2008/39/EG und 975/2009).
Speziell für den Einsatz in der Lebensmittel-, Pharma- und Chemieindustrie hat NORRES das Einbindesystem NORCONNECT 232 entwickelt. Das patentierte NORCONNECT 232, bestehend aus einer Presshülse aus Edelstahl und einem Dichteinsatz aus speziellem Premium-Polyurethan. Es ist dicht, totraumfrei und leicht zu reinigen. Die kompatiblen Schlauchtypen AIRDUC® PUR 355 MHF und 356 MHF mit und ohne Edelstahlwendel sind durch ein unabhängiges Prüfinstitut geprüft und erfüllen die Anforderungen für den Food- und Pharmabereich nach EG Richtlinie 2002/72/ EG einschließlich der jüngsten Änderungsrichtlinie 2008/39/EG und 975/2009 für den gesamten Schlauch.
In zwei unterschiedlichen Edelstahlqualitäten (1.4301 und 1.4404) können die verpressten Armaturen für die Lebensmittel- und Pharmaindustrie gewählt werden. Der Aufdruck der Chargen-Nummer, der Artikelnummer und des Herstellernamens vereinfachen dem Anwender Wartungsintervalle einfach einzuhalten und Ersatzteile verwechslungssicher und schnell nachzubestellen.
Die kompatiblen NORRES-Polyurethanschläuche AIRDUC® PUR 355 MHF und 356 MHF mit und ohne Edelstahlwendel verfügen über eine 5-fach bessere Abriebfestigkeit als Gummi, sind transparent, sehr flexibel und chemikalienbeständig.
Die Einbindesysteme sind in den Nennweiten von 25 bis 100 mm erhältlich. Systemkompatibel sind die Anschlüsse zu den Profilschläuchen AIRDUC® 355 und 356.
Darüber hinaus können die gängigsten Kupplungs- und Verbindungssysteme wie Milchrohr, Aseptik, Tri-Clamp, Kamlok-, Storz-, oder Tankwagen-Kupplungen, Los- und Festflansch schnell, einfach und sicher verbunden werden.
Weitere Informationen:
https://edir.bulk-online.com/profile...uchtechnik.htm9943 norres schlauchtechnik.htm
Google Search:
http://www.google.de/search?client=s...ulk-online.comsearch?client=safari&rls=en&q=norres+site:bulk online.com

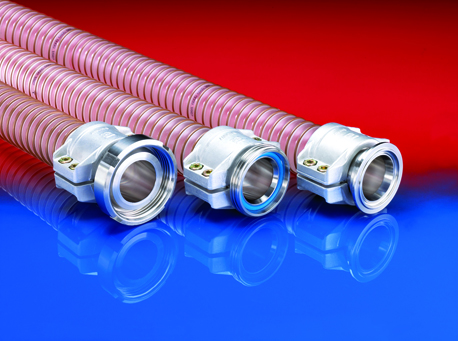

Fotos: NORCONNECT 231 und NORCONNECT 232
