Ein mulifunktionales Fördersystem war der Kundenwunsch, das von Rothstein realisiert worden ist.
Die Kundenvorgaben waren mannigfaltig, Teile werden je nach Werkzeug aus der Presse in unterschiedlichen Höhen abgegeben und müssen dann nach oben oder unterhalb der Abgabehöhe gefördert werden.
Gleichzeitig wurde je nach Ausbringung der Teile eine variabel einstellbare Fördergeschwindigkeit gewünscht.
Die ganzen Anforderungen wurden in einer konzeptionellen Zusammenarbeit mit dem Vertrieb, der Konstruktion und Fertigung realisiert.

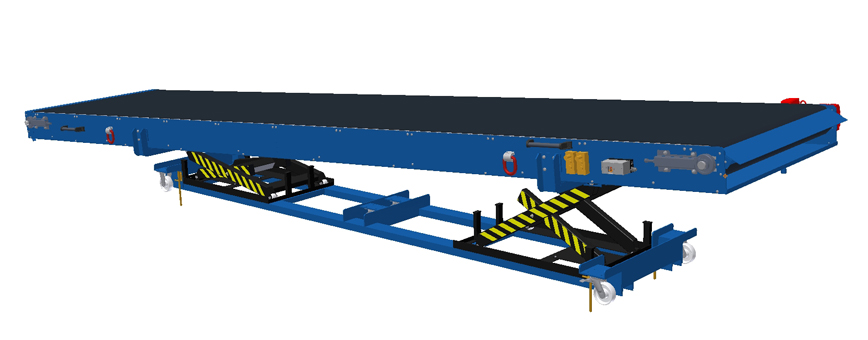

Das 7500 mm lange Förderband mit einer Nutzbreite von 1500 mm ist in einer geschweißten Stahlkonstruktion gefertigt worden. Zum Einsatz kam ein Fördergurt aus Cenit Kunststoff mit einer 5,5 mm starken Filz Oberfläche, der über die 200 mm im Durchmesser ballig ausgeführten Antriebs- und Umlenkrolle läuft.
Die gewünschte verstellbare Fördergeschwindigkeit wird über ein Vario-Getriebe mit einer einstellbaren Geschwindigkeit von 8-40 m/min verwirklicht.
Die geforderte Höhenverstellung wird über 2 Stück separat ansteuerbare Hubwerke realisiert. Dadurch ist es möglich, das gesamte Förderband soweit abzusenken, dass die minimale Aufgabenhöhe bei 600 mm liegt. Bei maximal ausgefahrenen Hubwerken liegt die Oberkante bei 1500 mm Höhe. Durch die separate Ansteuerung der Hubwerke kann das Förderband so justiert werden, dass eine Schräge entsteht die eine Höhe von 600 m bis 1500 m überbrückt und zwar von links nach rechts oder auf Wunsch auch umgekehrt.
Das gesamte über 1500 kg schwere Förderband ist durch im Grundrahmen integrierte Schwerlastrollen beweglich ausgeführt, so dass bei Werkzeugwechsel das Förderband weggefahren werden kann. Im Betrieb wird das Förderband durch Bodenriegel in seiner Stellung arretiert.
Die Rothstein Schutzsysteme GmbH mit dem Bereich Fördertechnik hat durch mehr als 30 jährige Erfahrung die Kompetenz und das Know-how ganzheitliche Lösungen anzubieten und zu realisieren.
Konstruktive Ausarbeitungen in 3-D Inventor garantieren schon im Vorfeld der Fertigung ein überprüfbares und veranschauliches Ergebnis des späteren Produkts.
Ein multifunktionales Förderband
Wie hätten Sie es gern?
Tiefer? Höher? schräger? Schneller?
Ein multifunktionales Fördersystem
Ein mulifunktionales Fördersystem war der Kundenwunsch, das von Rothstein realisiert worden ist.
Die Kundenvorgaben waren mannigfaltig, Teile werden je nach Werkzeug aus der Presse in unterschiedlichen Höhen abgegeben und müssen dann nach oben oder unterhalb der Abgabehöhe gefördert werden.
Gleichzeitig wurde je nach Ausbringung der Teile eine variabel einstellbare Fördergeschwindigkeit gewünscht.
Die ganzen Anforderungen wurden in einer konzeptionellen Zusammenarbeit mit dem Vertrieb, der Konstruktion und Fertigung realisiert.
Das 7500 mm lange Förderband mit einer Nutzbreite von 1500 mm ist in einer geschweißten Stahlkonstruktion gefertigt worden. Zum Einsatz kam ein Fördergurt aus Cenit Kunststoff mit einer 5,5 mm starken Filz Oberfläche, der über die 200 mm im Durchmesser ballig ausgeführten Antriebs- und Umlenkrolle läuft.
Die gewünschte verstellbare Fördergeschwindigkeit wird über ein Vario-Getriebe mit einer einstellbaren Geschwindigkeit von 8-40 m/min verwirklicht.
Die geforderte Höhenverstellung wird über 2 Stück separat ansteuerbare Hubwerke realisiert. Dadurch ist es möglich, das gesamte Förderband soweit abzusenken, dass die minimale Aufgabenhöhe bei 600 mm liegt. Bei maximal ausgefahrenen Hubwerken liegt die Oberkante bei 1500 mm Höhe. Durch die separate Ansteuerung der Hubwerke kann das Förderband so justiert werden, dass eine Schräge entsteht die eine Höhe von 600 m bis 1500 m überbrückt und zwar von links nach rechts oder auf Wunsch auch umgekehrt.
Das gesamte über 1500 kg schwere Förderband ist durch im Grundrahmen integrierte Schwerlastrollen beweglich ausgeführt, so dass bei Werkzeugwechsel das Förderband weggefahren werden kann. Im Betrieb wird das Förderband durch Bodenriegel in seiner Stellung arretiert.
Die Rothstein Schutzsysteme GmbH mit dem Bereich Fördertechnik hat durch mehr als 30 jährige Erfahrung die Kompetenz und das Know-how ganzheitliche Lösungen anzubieten und zu realisieren.
Konstruktive Ausarbeitungen in 3-D Inventor garantieren schon im Vorfeld der Fertigung ein überprüfbares und veranschauliches Ergebnis des späteren Produkts.
