BEUMER Heavy-Duty-Technik rüstet Gurt- und Zentralkettenbecherwerke auf:
Auf ein höheres Niveau gebracht
Ob in der Zementindustrie oder im Bergbau – verlangt werden immer höhere vertikale Förderleistungen. Zum Einsatz kommen Becherwerke, die sich durch hohe Verfügbarkeit und lange Standzeiten auszeichnen. Doch sowohl klassische Gurtbecherwerke als auch Zentralkettenbecherwerke stoßen bei Förderhöhe und Förderleistung immer häufiger an Grenzen. Der Intralogistik-Spezialist BEUMER bietet dafür seine innovativen Heavy-Duty-Becherwerke an. Vorhandene Becherwerke können gemäß dieser neuen Technik auch umgebaut werden. Möglich sind damit größere Förderhöhen, mehr Förderleistung und weniger Verschleiß.
Mechanische Senkrechtförderer wie Gurtbecherwerke sind in der Zementindustrie ein unverzichtbares Bindeglied in der Produktion. Sie werden zum Beispiel eingesetzt, um feine, spezifisch leichte Stoffe auf große Förderhöhen zu heben. Kettenbecherwerke dagegen transportieren vorwiegend grobes, schweres Fördergut. Sie sind dabei sehr robust und halten auch hohen Temperaturen stand. Doch sowohl Gurt- als auch Zentralkettenbecherwerke (ZKBW) weisen Nachteile auf und können Anforderungen, wie sie heute in vielen Zement- oder auch in Bergwerken gefordert sind, oft nicht mehr erfüllen. Immer häufiger werden zum Beispiel Förderleistungen von mehr als 2.000 t/h bei Achsabständen über 60 m angestrebt. Die Tendenz in diesen Industriezweigen geht auch zu immer größeren Mahlanlagen beispielsweise über Hochdruckwalzen- und Vertikalmühlen. Bei Wärmetauschern werden durch die steigenden Ofenleistungen oft Rohmehlbecherwerke mit Leistungen von 800 bis 900 t/h und einer Förderhöhe bis zu 200 m erforderlich. Anforderungen, die weder klassische Gurt- noch Zentralkettenbecherwerke erfüllen können. BEUMER hat mit seiner Heavy-Duty-Technik eine Lösung entwickelt, mit der Becherwerke für diesen steigenden Bedarf am Markt fit gemacht werden können.
Grenzen überwinden
Gurtbecherwerke waren in der Vergangenheit durch eine maximale Korngröße des Förderguts begrenzt. Denn die konventionelle Becherbefestigung führte zu einem Abstand zwischen Becher und Gurt von etwa 25 Millimetern. Größere Körner haben sich in diesen Spalt eingeklemmt. Beim Umlauf um die Umlenktrommeln hat das den Gurt rasch beschädigt. Deshalb werden Materialien mit Körnungen größer 25 Millimeter von ZKBW gefördert. Ein weiterer Nachteil klassischer Gurtbecherwerke ist ihre maximale Zugbelastung: Der klassische Gurt ist nur bis zu 2.500 Newton pro Quadratmillimeter belastbar.
Auch ZKBW haben ihre Grenzen. Die Ketten besitzen zwar eine höhere Zugbelastung, mit steigender Förderhöhe erreicht das Gesamtgewicht von Kette, Becher und Fördergut jedoch die Bruchgrenze der Kette. Dadurch ist die Förderhöhe auf maximal 60 Meter begrenzt. Bei gegebenem Fördervolumen und der stärksten Kette geht die maximale Förderhöhe mit steigendem spezifischem Gewicht des Förderguts zurück. Zum Einsatz können dann Doppelkettenbecherwerke kommen. Ein weiterer Nachteil der ZKBW ist ihre Standzeit. Diese ist zwar bei schwach schleißenden Stoffen identisch mit der von Gurtbecherwerken, bei stark schleißenden und abrasiven Stoffen jedoch deutlich kürzer.
Heavy-Duty-Technik überzeugt
Mit seiner neuen Heavy-Duty-Technik hat BEUMER Gurtbecherwerke entwickelt, die unempfindlich gegen große Körnungen sind. Anlagen, die mit dieser Technik ausgestattet sind, können Material mit einer Korngröße von 120 Millimetern ebenso wie stark abrasive Stoffe ohne Verschleiß fördern. Denn durch die neue Bechergeometrie ist zwischen Gurt und Becher kein Abstand mehr vorhanden. Damit setzt sich auch während des Schöpf- und Befüllungsprozesses kein Grobgut mehr fest. Befestigt sind die Becher ausrissfest über Segmente und Schrauben an der Rückseite des Gurts. Die neue Becherform sorgt zudem für einen ruhigeren Lauf und damit für eine geringere Geräuschentwicklung. Je nach Material, das gefördert werden soll, können die Becher mit Gummiböden oder der Becherwerksfuß mit einem beweglichen Boden ausgestattet sein. Und falls explosive Stoffe gefördert werden sollen, sind sämtliche Komponenten in ATEX-Ausführung erhältlich. Je nach Bedarf sind die Becher mit einer berührungslosen, kontinuierlichen Schieflaufüberwachung versehen.
Ein Gurt, der auch hohen Belastungen standhält
Gemeinsam mit ContiTech Transportbandsysteme mit Sitz im niedersächsischen Northeim entwickelte BEUMER einen neuen Stahlseilgurt mit einer Zugbelastung von 3.300 Kilonewton pro Quadratmillimeter. Die Lebensdauer des Gurts ist bei hohen Einsatztemperaturen wesentlich höher, bei niedrigen Temperaturen überwiegt der mechanische Verschleiß. Dieser Gurt hat eine doppelt so lange Nutzungszeit wie die Kette. Becherwerke, die mit diesem Gurt ausgestattet sind, weisen bei stark schleißenden Materialien, wie Klinker, Erze oder Hochofenschlacke, gegenüber Zentralkettenbecherwerken eine deutliche Verbesserung auf. Damit eignen sie sich auch für Vertikal- und Hochdruckwalzenmühlen. Sie fördern bei Bedarf mehr als 2.000 t/h und das bei hohen Achsabständen von mehr als 150 m.
Die Heavy-Duty-Gurtbecherwerke sind inzwischen am Markt etabliert. Der Baustoffhersteller Lafarge modernisierte zum Beispiel in seinem Standort im badischen Wössingen in der Nähe von Karlsruhe sein vorhandenes Gurtbecherwerk zur Förderung von Schottermaterial. Denn eine Änderung im Prozess führte zu einer höheren Korngröße des Materials. Immer wieder verklemmte es sich zwischen Gurt und Becher, was zu erheblichem Verschleiß führte. Zuerst wollte der Baustoffhersteller das vorhandene Gurtbecherwerk durch ein Kettenbecherwerk ersetzen. Doch nach eingehender Beratung mit den BEUMER Spezialisten wurden nur der Gurt und die Becher mit der Heavy-Duty-Technik erneuert. Eingesetzt wird es zur Rohmühlenbeschickung für Material mit Korngrößen bis zu 80 mm und einer Feuchtigkeit bis zu sechs Prozent. Die Leistung beträgt jetzt 800 t/h.
Für die Firma Dyckerhoff in Lengerich rüstete BEUMER ein Zentralketten-becherwerk zu einem Heavy-Duty-Gurtbecherwerk um. Zum Einsatz kommt es ebenfalls für die Rohmühlenbeschickung für Material mit Korngrößen bis zu 80 mm und einer 18-prozentigen Feuchtigkeit. Das Werk fördert mit dem modernisierten Werk 500 t/h.
Für den indischen Zementhersteller Manigarh Cement modernisierte BEUMER ein Zentralkettenbecherwerk, das zur Walzenpressen-Rückführung Materialien mit Korngrößen bis zu 10 mm und einer dreiprozentigen Feuchtigkeit fördert. Für diese Aufgabe wurde das bestehende Zentralkettenbecherwerk mit der Heavy-Duty-Technik umgebaut. Gefördert wird mit einer Leistung von 750 t/h.
Mechanische Senkrechtförderer: Heavy-Duty-Becherwerke
BEUMER Heavy-Duty-Technik rüstet Gurt- und Zentralkettenbecherwerke auf:
Auf ein höheres Niveau gebracht
Ob in der Zementindustrie oder im Bergbau – verlangt werden immer höhere vertikale Förderleistungen. Zum Einsatz kommen Becherwerke, die sich durch hohe Verfügbarkeit und lange Standzeiten auszeichnen. Doch sowohl klassische Gurtbecherwerke als auch Zentralkettenbecherwerke stoßen bei Förderhöhe und Förderleistung immer häufiger an Grenzen. Der Intralogistik-Spezialist BEUMER bietet dafür seine innovativen Heavy-Duty-Becherwerke an. Vorhandene Becherwerke können gemäß dieser neuen Technik auch umgebaut werden. Möglich sind damit größere Förderhöhen, mehr Förderleistung und weniger Verschleiß.
Mechanische Senkrechtförderer wie Gurtbecherwerke sind in der Zementindustrie ein unverzichtbares Bindeglied in der Produktion. Sie werden zum Beispiel eingesetzt, um feine, spezifisch leichte Stoffe auf große Förderhöhen zu heben. Kettenbecherwerke dagegen transportieren vorwiegend grobes, schweres Fördergut. Sie sind dabei sehr robust und halten auch hohen Temperaturen stand. Doch sowohl Gurt- als auch Zentralkettenbecherwerke (ZKBW) weisen Nachteile auf und können Anforderungen, wie sie heute in vielen Zement- oder auch in Bergwerken gefordert sind, oft nicht mehr erfüllen. Immer häufiger werden zum Beispiel Förderleistungen von mehr als 2.000 t/h bei Achsabständen über 60 m angestrebt. Die Tendenz in diesen Industriezweigen geht auch zu immer größeren Mahlanlagen beispielsweise über Hochdruckwalzen- und Vertikalmühlen. Bei Wärmetauschern werden durch die steigenden Ofenleistungen oft Rohmehlbecherwerke mit Leistungen von 800 bis 900 t/h und einer Förderhöhe bis zu 200 m erforderlich. Anforderungen, die weder klassische Gurt- noch Zentralkettenbecherwerke erfüllen können. BEUMER hat mit seiner Heavy-Duty-Technik eine Lösung entwickelt, mit der Becherwerke für diesen steigenden Bedarf am Markt fit gemacht werden können.
Grenzen überwinden
Gurtbecherwerke waren in der Vergangenheit durch eine maximale Korngröße des Förderguts begrenzt. Denn die konventionelle Becherbefestigung führte zu einem Abstand zwischen Becher und Gurt von etwa 25 Millimetern. Größere Körner haben sich in diesen Spalt eingeklemmt. Beim Umlauf um die Umlenktrommeln hat das den Gurt rasch beschädigt. Deshalb werden Materialien mit Körnungen größer 25 Millimeter von ZKBW gefördert. Ein weiterer Nachteil klassischer Gurtbecherwerke ist ihre maximale Zugbelastung: Der klassische Gurt ist nur bis zu 2.500 Newton pro Quadratmillimeter belastbar.
Auch ZKBW haben ihre Grenzen. Die Ketten besitzen zwar eine höhere Zugbelastung, mit steigender Förderhöhe erreicht das Gesamtgewicht von Kette, Becher und Fördergut jedoch die Bruchgrenze der Kette. Dadurch ist die Förderhöhe auf maximal 60 Meter begrenzt. Bei gegebenem Fördervolumen und der stärksten Kette geht die maximale Förderhöhe mit steigendem spezifischem Gewicht des Förderguts zurück. Zum Einsatz können dann Doppelkettenbecherwerke kommen. Ein weiterer Nachteil der ZKBW ist ihre Standzeit. Diese ist zwar bei schwach schleißenden Stoffen identisch mit der von Gurtbecherwerken, bei stark schleißenden und abrasiven Stoffen jedoch deutlich kürzer.
Heavy-Duty-Technik überzeugt
Mit seiner neuen Heavy-Duty-Technik hat BEUMER Gurtbecherwerke entwickelt, die unempfindlich gegen große Körnungen sind. Anlagen, die mit dieser Technik ausgestattet sind, können Material mit einer Korngröße von 120 Millimetern ebenso wie stark abrasive Stoffe ohne Verschleiß fördern. Denn durch die neue Bechergeometrie ist zwischen Gurt und Becher kein Abstand mehr vorhanden. Damit setzt sich auch während des Schöpf- und Befüllungsprozesses kein Grobgut mehr fest. Befestigt sind die Becher ausrissfest über Segmente und Schrauben an der Rückseite des Gurts. Die neue Becherform sorgt zudem für einen ruhigeren Lauf und damit für eine geringere Geräuschentwicklung. Je nach Material, das gefördert werden soll, können die Becher mit Gummiböden oder der Becherwerksfuß mit einem beweglichen Boden ausgestattet sein. Und falls explosive Stoffe gefördert werden sollen, sind sämtliche Komponenten in ATEX-Ausführung erhältlich. Je nach Bedarf sind die Becher mit einer berührungslosen, kontinuierlichen Schieflaufüberwachung versehen.
Ein Gurt, der auch hohen Belastungen standhält
Gemeinsam mit ContiTech Transportbandsysteme mit Sitz im niedersächsischen Northeim entwickelte BEUMER einen neuen Stahlseilgurt mit einer Zugbelastung von 3.300 Kilonewton pro Quadratmillimeter. Die Lebensdauer des Gurts ist bei hohen Einsatztemperaturen wesentlich höher, bei niedrigen Temperaturen überwiegt der mechanische Verschleiß. Dieser Gurt hat eine doppelt so lange Nutzungszeit wie die Kette. Becherwerke, die mit diesem Gurt ausgestattet sind, weisen bei stark schleißenden Materialien, wie Klinker, Erze oder Hochofenschlacke, gegenüber Zentralkettenbecherwerken eine deutliche Verbesserung auf. Damit eignen sie sich auch für Vertikal- und Hochdruckwalzenmühlen. Sie fördern bei Bedarf mehr als 2.000 t/h und das bei hohen Achsabständen von mehr als 150 m.
Die Heavy-Duty-Gurtbecherwerke sind inzwischen am Markt etabliert. Der Baustoffhersteller Lafarge modernisierte zum Beispiel in seinem Standort im badischen Wössingen in der Nähe von Karlsruhe sein vorhandenes Gurtbecherwerk zur Förderung von Schottermaterial. Denn eine Änderung im Prozess führte zu einer höheren Korngröße des Materials. Immer wieder verklemmte es sich zwischen Gurt und Becher, was zu erheblichem Verschleiß führte. Zuerst wollte der Baustoffhersteller das vorhandene Gurtbecherwerk durch ein Kettenbecherwerk ersetzen. Doch nach eingehender Beratung mit den BEUMER Spezialisten wurden nur der Gurt und die Becher mit der Heavy-Duty-Technik erneuert. Eingesetzt wird es zur Rohmühlenbeschickung für Material mit Korngrößen bis zu 80 mm und einer Feuchtigkeit bis zu sechs Prozent. Die Leistung beträgt jetzt 800 t/h.
Für die Firma Dyckerhoff in Lengerich rüstete BEUMER ein Zentralketten-becherwerk zu einem Heavy-Duty-Gurtbecherwerk um. Zum Einsatz kommt es ebenfalls für die Rohmühlenbeschickung für Material mit Korngrößen bis zu 80 mm und einer 18-prozentigen Feuchtigkeit. Das Werk fördert mit dem modernisierten Werk 500 t/h.
Für den indischen Zementhersteller Manigarh Cement modernisierte BEUMER ein Zentralkettenbecherwerk, das zur Walzenpressen-Rückführung Materialien mit Korngrößen bis zu 10 mm und einer dreiprozentigen Feuchtigkeit fördert. Für diese Aufgabe wurde das bestehende Zentralkettenbecherwerk mit der Heavy-Duty-Technik umgebaut. Gefördert wird mit einer Leistung von 750 t/h.
Weitere Informationen:
https://edir.bulk-online.com/profile...umer-group.htm2290 beumer group.htm
Google Search:
http://www.google.de/search?client=s...Fo3BtAayYmIBwsearch?client=safari&rls=en&q=beumer+site:bulk online.com&ie=UTF 8&oe=UTF 8&rediresc=&ei=ZO3wTcHrFo3BtAayYmIBw

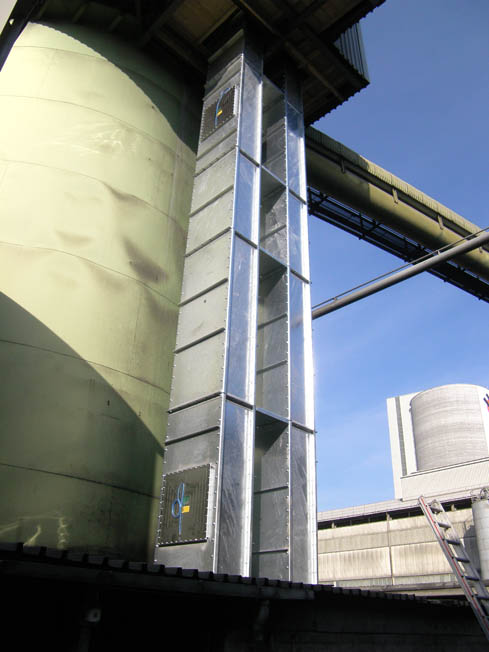

Bild: Die innovative Heavy-Duty-Technik von BEUMER sorgt für größere Förderhöhen, mehr Förderleistung und weniger Verschleiß.
(Bild: BEUMER Group GmbH & Co. KG)
